自力式流量調節閥其特點有：
1、無需外加驅動能源的節能型自控系統．設備費用低；
2、結構簡單．維護工作量?。?
3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型較直接作用型動態響應快。精度高，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制、允許壓差大。
自力式流量調節閥型號
流量調節閥：V130D05(硬密封) V131D05(軟密封)
1、無需外加驅動能源的節能型自控系統．設備費用低；
2、結構簡單．維護工作量?。?br /> 3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型較直接作用型動態響應快。精度高，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制、允許壓差大。
閥內件特點：
1、內置波紋管，具有壓力平衡結構，靈敏度高
2、結構緊湊，性能可靠，免于維護
3、采用標準模塊化設計
4、通過組合件，可以進行多項組合控制
閥體類型： 直通式
閥蓋形式： 標準型
散熱型
流量特性： 快開
口徑范圍： DN15-300(1/2”-12”)
壓力等級： PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等級： ASME B16.104 Ⅴ（軟密封）
ASME B16.104 Ⅳ（硬密封）
管道連接方式： 法蘭式
設定值偏差： ±4%
適用溫度范圍： -30° ～ 350°
執行機構類型： 薄膜式執行機構（自力式）
活塞式執行機構（自力式）
自力式流量調節閥性能指標
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 額定流量系數Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
| 有效壓力下流量（m3/h） | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
| 0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允許壓差△P(MPa) | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 公稱壓力MPa | 1.6；4.0 | |||||||||||||
| 控制精度 | ±4% | |||||||||||||
| 泄露率 | 硬密封：4x10*-4閥額定容量；軟密封：≤40氣泡/分鐘 | |||||||||||||
| 工作溫度 ℃ | 軟密封≤140 | |||||||||||||
| 硬密封配隔離罐≤200 | 配隔離罐加長件≤200 | |||||||||||||
| 壓力平衡元件 | 波紋管 | 滾動膜片 | ||||||||||||
| 閥體材質 | WCB,CF8,CF3 | |||||||||||||
| 閥芯材質 | 不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈 | |||||||||||||
| 工作壓力 | 4.0MPa | |||||||||||||
自力式流量調節閥執行機構參數
| 有效面積（cm2） | 250 | 630 |
| 有效壓力(MPa) | 0.02；0.05 | |
| 允許上下膜室之間壓差(MPa) | 0.4 | 0.15 |
| 材質 | 膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維 | |
| 控制管線、接頭 | 銅管或鋼管 | |
自力式流量調節閥外形尺寸
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B | 121 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
| R | 263 | 380 | |||||||||||
| H | 150 | 520 | |||||||||||

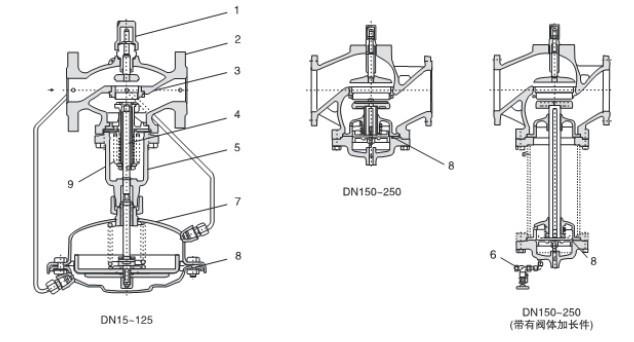

| 結構簡圖 | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 閥體 | 閥座 | 閥桿 | 閥前壓力 P1導壓管 | 平衡波 紋管 | 行程 顯示器 | 膜片 | 彈簧 | 操作壓力 Ps導壓管 | 閥后壓力 P2導壓管 | 指揮器 | 指揮閥芯 | 彈簧 | 波紋管 | 調節螺釘 | 可調針閥 |
| XG | -300 | -ZY | -D01 | -C1 | -15 | |||||
| >1.雄工牌 | >2.系列型號 | >3.控制形式 | >4.作用方式 | >5.連接方式 | >6.公稱通徑 | |||||
| -16 | -P4 | -Y | -W1 | -B1 | -K | |||||
| >7.公稱壓力 | >8.閥體材質 | >9.密封材質 | >10.介質溫度 | >11.附件選項 | >12.流量特性 |
| 1代號 | 4代號 | 作用方式 | 5代號 | 連接方式 | |||
| XG | 雄工牌 | D01 | 閥后穩定 | C1 | 內螺紋 | ||
| D02 | 閥前泄壓 | C2 | 法蘭 | ||||
| D03 | 差壓上升閥關 | ||||||
| D04 | 差壓上升閥開 | ||||||
| 2代號 | 系列型號 | D12 | 指揮器閥后 | ||||
| 300 | 自力式調節閥 | D13 | 指揮器閥前 | 其他連接方式可根據客戶要求設計制作 | |||
| L01 | 流量調節 | ||||||
| T01 | 溫度（加熱型） | 6代號 | 公稱通徑 | ||||
| T02 | 溫度（冷卻型） | 15 | 15mm | ||||
| 3代號 | 控制形式 | W01 | 微壓型 | 20 | 20mm | ||
| ZY | 自力式壓力 | W02 | 雙膜片微壓型 | 25 | 25mm | ||
| ZC | 自力式壓差 | P/N/M | 壓力調節 | 32 | 32mm | ||
| ZL | 自力式流量 | 40 | 40mm | ||||
| ZW | 自力式溫度 | 50 | 50mm | ||||
| ZZ | 自力式組合 | ||||||
| 7代號 | 公稱壓力 | 9代號 | 密封形式 | 11代號 | 附件選項 | ||
| 16 | 16bar | Y | 硬密封 | B1 | 指揮器 | ||
| 40 | 40bar | R | 軟密封 | B2 | 冷卻罐 | ||
| 64 | 64bar | B3 | 散熱片 | ||||
| B4 | 冷卻罐+散熱片 | ||||||
| B5 | 加長件 | ||||||
| B6 | 組合件 | ||||||
| 其他特殊壓力可根據客戶要求制作 | B7 | 行程顯示器 | |||||
| 8代號 | 閥體材質 | B8 | 手操機構 | ||||
| Q | 鑄鐵HT200 | 10代號 | 介質溫度 | ||||
| C | 鑄鋼WCB | W1 | ≤150℃ | ||||
| P4 | 不銹鋼304 | W2 | ≤200℃ | ||||
| P6 | 不銹鋼316L | W3 | ≤350℃* | ||||
| 12代號 | 流量特性 | ||||||
| K | 快開 | ||||||
| 其它特殊閥體材質可定做 | *表示僅當介質為蒸汽有效且閥體需選用PN40 | ||||||
