| 產品名稱 | ZZYP型自力式壓力調節閥 |
| 產品型號 | ZZYP |
| 公稱通徑 | DN20-300 |
| 壓力范圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼 |
【調節閥】的閥體類型選擇：調節閥的閥體種類很多，常用的閥體種類有①直通單座 ②直通雙座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋轉 ⑧蝶形 ⑨套筒式 ⑩球形等。【調節閥】在具體選擇時，可做如下考慮: (1) 閥芯形狀結構：主要根據所選擇的流量特性和不平衡力等因素考慮。(2) 耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。(3) 耐腐蝕性：由于介質具有腐蝕性，盡量選擇結構簡單閥門。(4) 介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。(5) 防止閃蒸和空化：閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。
ZZYP型自力式壓力調節閥概述：
ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa?？砂葱枰M合符合用戶工況要求。
閥前調節壓力（K）型、閥后調節壓力（B）型 安裝典型：

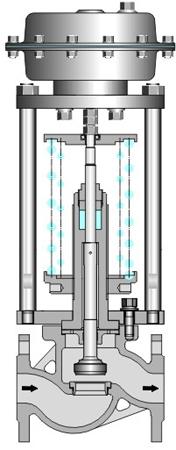

ZZYP型自力式壓力調節閥是由閥體、閥座、閥芯、平衡彈簧等部件組成，是一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節，閥前或閥后恒壓或減壓的節能型產品。該產品的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，應用于石油、化工、電站、輕工、印染等工業設備中氣體、液體、蒸汽等介質壓力的自動控制。
【一】本系列產品執行機構有：薄膜式、活塞式兩種；作用形式有：閥前壓力調節（泄壓持壓型），閥后壓力調節（減壓穩壓型）；附設隔溫冷凝罐可在≤350℃溫度下使用。根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到的控制效果。
【二】主要零部件材質：
| 材料代號 | C（WCB） | P（304） | R（316） | |
| 主要 部件 | 閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
| 膜蓋 | A3、A4鋼涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||
【三】主要技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | | | | |
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
| 允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
| 公稱壓力（MPa） | 1.6 4.0 6.4 | |||||||||||
| 流量特性 | 快開 | |||||||||||
| 壓力調節范圍（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
| 調節精度（%） | ±5 | |||||||||||
| 工作溫度℃ | 液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況） | |||||||||||
| 適用介質 | 執水、氣體、蒸汽、低粘度介質 | |||||||||||
| 允許泄漏量 | 硬密封（L/h） | 單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級 | ||||||||||
| 軟密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
| 減壓比 | 大 | 10 | ||||||||||
| 小 | 1.25 | |||||||||||
注：壓力調節范圍可根據用戶要求進行制做
【四】ZZY型自力式壓力調節閥外形連接尺寸：
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
| | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
| H | 壓力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
| 130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
| 280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
| 480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
| 600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| 1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| A | 壓力 | 15～140 | φ280 | φ308 | ||||||||||
| 130～300 | φ230 | |||||||||||||
| 280～1000 | φ176 | φ194 | φ280 | |||||||||||
| 600～2500 | φ85 | φ96 | ||||||||||||
| 導壓管接口螺紋 | M16×15 | |||||||||||||
