| 產品名稱： | 直接作用壓力調節閥 | 產品型號： | ZMHN |
| 驅動方式： | 自動 | 連接形式： | 法蘭 |
| 結構形式： | 重錘式 | 密封結構： | 密封墊 |
| 壓力范圍： | PN1.6—6.4Mpa | 公稱通徑： | DN25-200 |
| 常用材質： | 碳鋼,不銹鋼等 | 銘牌： | 工奈品牌 |
直接作用壓力調節閥,ZMHN重錘式壓力調節閥是一種老式的笨重的自力式閥結構。它利用閥前后壓力差作為信號源，并通過可設定的重錘重力進行調節控制，不需要外加能源，可應用于穩壓要求不高的場合。
優化考慮
直接作用壓力調節閥,ZMHN重錘式壓力調節閥工作原理
（1）作閥后壓力調節閥時的工作原理：
閥后式直接作用壓力調節的調節信號，由閥后管道內取得，它隨著作用在膜室上被調壓力的增加，在克服了重錘所產生的力后，閥芯向下移動，逐漸與閥座閉合，使流通截面減小，直到閥后壓力等于給定值為止；反之，隨著作用在膜室上被調壓力的減小，閥芯向上運動，流通截面增加，直到被調壓力等于給定值為止。
（2）作閥前壓力調節閥時的工作原理：
閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，在克服了重錘所產生的力后，閥芯向下移動，逐漸離開閥座，使流通截面增加，直到閥前壓力下降到給定值為止；反之，當膜室上壓力減小時，重錘所產生的力使閥芯上升，逐漸與閥座閉合，使流通截面減小，直到閥前壓力升高到給定值為止。
直接作用壓力調節閥,ZMHN重錘式壓力調節閥主要技術參數
| 主要技術參數與性能指標 | ||||||||||
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數（Kv) | 12 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 流量特性 | 快開 | |||||||||
| 公稱壓力PN(MPa) | 1.6，40 | |||||||||
| 行程L(mm) | 4 | 7 | 10 | 13 | 19 | 28 | ||||
| 作用方式 | 閥前式，閥后式 | |||||||||
| 適用溫度（℃） | -20~220℃ | |||||||||
| 泄漏量 | 10-3×閥的額定容量 | |||||||||
| 設定值偏差 | ±12% | |||||||||
| 被調壓力調節范圍 | |||
| 壓力調節范圍（100KPA) | 薄膜裝置類型 | 膜盒外徑φ（mm) | 重錘重量（KG) |
| 0.15-0.65 | 4 | 375 | 12 |
| 0.65-0.85 | 17 | ||
| 0.85-1.0 | 21 | ||
| 1.0-2.0 | 2 | 225 | 8 |
| 2.0-2.5 | 11 | ||
| 2.5-3.5 | 18 | ||
| 3.5-5.0 | 30 | ||
| 5.0-8.0 | 2 | 185 | 17 |
| 8.0-9.5 | 21 | ||
| 9.5-13 | 30 | ||

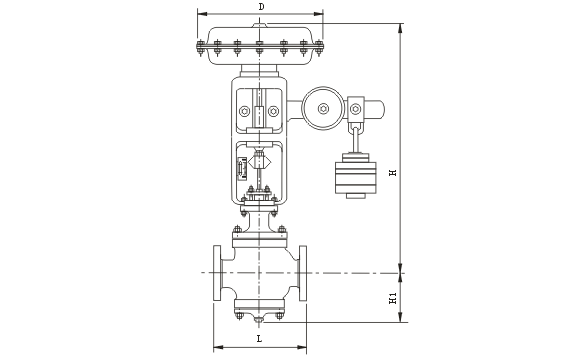

| 外形尺寸 | |||||
| 公稱通徑 | φA | H | H1 | H2 | L |
| 25 | 185 | 727 | 117 | 297 | 185 |
| 32 | 733 | 120 | 303 | 200 | |
| 40 | 772 | 139 | 342 | 220 | |
| 50 | 225 | 782 | 144 | 352 | 250 |
| 65 | 877 | 188 | 447 | 275 | |
| 80 | 375 | 907 | 208 | 477 | 300 |
| 100 | 931 | 220 | 501 | 350 | |
| 125 | 1034 | 270 | 604 | 3410 | |
| 150 | 1059 | 280 | 629 | 450 | |
| 200 | 1134 | 300 | 704 | 550 | |
直接作用壓力調節閥,ZMHN重錘式壓力調節閥訂貨須知
訂貨時請用戶提供以下資料：
調節閥名稱
公稱壓力Mpa
公稱通徑
額定流量系數（Kv）
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
