氣動套筒調節閥

氣動套筒調節閥


調節機構主要技術參數
公稱通徑 20 25 40 50 65 80 100 150 200
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數KV 		直徑 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
公稱壓力MPA 0.6，1.6；4.0；6.4
流量特性 直線、等百分比
介質溫度℃ -20～200（常溫);-40~450(中溫）
法蘭尺寸 鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質 PN 0.6,1.6 HT200
MAP 4.0,6.4  ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
上閥蓋型式 普通式（常溫式）；熱片式（中溫式）
可調比 50：1
執行機構主要技術參數
型號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面積CM2 350 350 560 900
行程MM 16 25 40 60
彈簧范圍MPA 0.02~0.10;0.04~0.20;0.08 0.24;0.02~0.60;0.06~0.10
氣動套筒調節閥主要零部件
主要零件材料及推薦使用溫度范圍
零件名稱 零件材料 溫度范圍
閥體 HT200 -20～+200
ZG270-500 -40～+400
上閥蓋 ZG1CR18Ni9Ti -250～+550
ZG0Cr18Ni12MO2Ti -40～+600
閥芯、閥座、波紋管 1CR18Ni9 -250～+550
0Cr18Ni12MO2Ti -250～+550
填料 F4 -40～+200
膜片 NBR夾增滌淪物
壓縮彈簧 60Si12Mn
膜蓋 A3
許用介質壓力和工作溫度關系
閥體材料 公稱壓力
MPA 		介質工作溫度℃
<120 <200 <250 <300 <350 <400 <425 <435 <450
工作壓力MPA
HT200 0.6 0.6 0.55 0.5
1.6 1.6 1.5 1.4
ZG270-500 0.6 0.6 0.56 0.5 0.45 0.4 0.36 0.32 0.3
ZG1CR18Ni9Ti 1.6 1.6 1.4 1.25 1.1 1 0.9 0.8 0.75
ZG0Cr18Ni12MO2Ti 4 4 3.6 3.2 2.8 2.5 2.2 2 1.9
6.4 6.4 5.6 5 4.5 4 3.6 3.2 3
主要技術性能指標
項目 指標值
基本誤差% 不帶定位器 ±5.0
帶定位器 ±1.0
回差% 不帶定位器 3.0
帶定位器 1.0
死區% 不帶定位器 3.0
帶定位器 0.4
額定行程偏差% ±2.5
項目 指標值
始
終
點
偏
差
% 		氣關 不帶定位器 始點 ±5.0
終點 ±2.5
帶定位器 始點 ±1.0
終點 ±1.0
氣開 不帶定位器 始點 ±2.5
終點 ±5.0
帶定位器 始點 ±1.0
終點 ±1.0
允計泄漏量1/h 單座式 1*10-4*閥定額定容量
單座式 1*10-3*閥定額定容量
允許壓差
類別 單座式 套筒式
彈簧范圍MPA 0.2～0.10 0.04-0.2 0.2～0.10 0.04-0.2
氣源壓力MPA 0.14 0.25 0.4 0.14 0.25 0.4
公稱直徑 閥座直徑 氣關 氣開 氣關 氣開 氣關 氣開 氣關 氣開 氣關 氣開 氣關 氣開
20 10 6.4 4.46 6.4 6.4 6.4 6.4
12 6.4 3.09 6.4 6.4 6.4 6.4
15 5.94 1.98 6.4 5.94 6.4 6.4
20 3.34 1.11 6.4 3.34 6.4 6.4
25 25 2.14 0.71 6.4 2.14 6.4 4.99 3 1.5 6.4 4.5 6.4 6.4
40 32 1.31 0.44 6.09 1.37 6.4 3.05 2.25 1.13 6.4 3.38 6.4 6.4
40 0.84 0.28 3.9 0.84 5.26 1.95
50 50 0.53 0.18 2.5 0.53 3.39 1.25 1.95 1.18 6.4 3.54 6.4 6.4
65 65 0.51 0.17 2.36 0.51 3.21 1.18 2.36 1.02 6.4 3.06 6.4 6.4
80 80 0.33 0.11 1.56 0.33 2.12 0.78 2.04 0.84 6.4 2.51 6.4 5.85
100 100 0.21 0.07 1 0.21 1.35 0.5 1.67 6.4 6.4
150 125 0.22 0.07 1.02 0.22 1.39 0.51 1.41 0.71 6.4 2.12 6.4 4.94
150 0.15 0.05 0.71 0.15 0.97 0.35
200 200 0.08 0.028 0.4 0.08 0.54 0.2 1.41 0.57 6.4 1.71 6.4 4

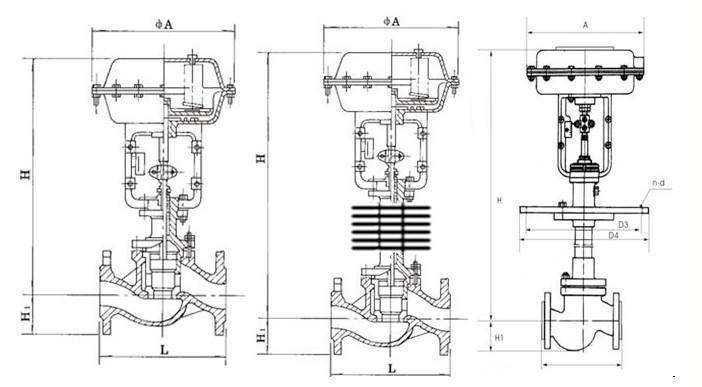

氣動套筒調節閥外形尺寸


外形尺寸
公稱通徑 D L H H1
PN6
PN16 		PN40 PN64 常溫 中溫 PN6
 PN16
 PN40 PN64
20 285 187 194 206 640 790 45 52.5 52.5 62.5
25 184 197 210 640 790 50 57.5 57.5 67.5
40 222 235 251 730 895 65 72.5 72.5 82.5
50 254 267 286 740 910 70 80 80 87.5
65 360 276 292 311 885 1065 80 90 90 100
80 298 317 337 900 1085 92.5 97.5 97.5 105
100 352 368 394 945 1155 102.5 107.5 115 125
150 470 451 473 508 1245 1395 130 140 150 170
200 600 600 650 1560 1820 157.5 167.5 187.6 202.5
