【產品用途】
HH44X、HH44T、HH44H 型微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。
【產品特點】
微阻緩閉止回閥具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
【性能參數】
| 型號 | HH44T-10~25 | HH44X-10~25 | HH44H-10~25 | |
| 工作壓力（MPa） | 1.0~2.5 | |||
| 適用溫度（℃） | ≤80 | |||
| 適用介質 | 水 | |||
| 材料 | 閥體、閥蓋 | 灰鑄鐵、碳鋼 | ||
| 閥瓣 | 橡膠組合件 | |||
| 閥軸 | 不銹鋼 | |||
主要外形和連接尺寸
| 公稱通徑 | 主要外形和連接尺寸 | ||
| L | W | H | |
| HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 | |||
| 50 | 230 | 270 | 300 |
| 65 | 290 | 290 | 320 |
| 80 | 310 | 300 | 354 |
| 100 | 350 | 320 | 350 |
| 125 | 400 | 340 | 380 |
| 150 | 480 | 410 | 500 |
| 200 | 500 | 450 | 580 |
| 250 | 600 | 550 | 670 |
| 300 | 700 | 580 | 730 |
| 350 | 800 | 630 | 820 |
| 400 | 900 | 700 | 920 |
| 450 | 1000 | 800 | 950 |
| 500 | 1100 | 900 | 1100 |
| 600 | 1300 | 990 | 1200 |
| 700 | 1400 | 1120 | 1550 |
| 800 | 1500 | 1300 | 1700 |

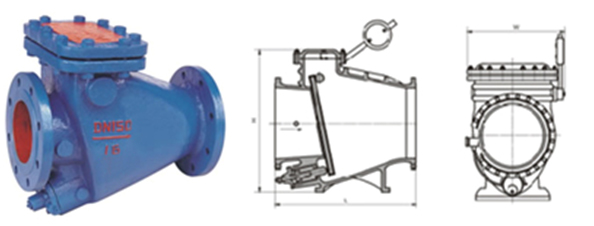

【結構圖片】
