襯膠蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

襯膠蝶閥特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點

技術參數


設計與制造	GB/T 12238
結構長度	GB/T 12221
法蘭連接	HG/T 20592
檢驗與試驗	GB/T 13927



主要零件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、碳鋼
蝶板	碳鋼包覆橡膠、碳鋼包覆氟塑料、不銹鋼雙相不銹鋼板1.4529、C276
閥座	天然橡膠、三元乙丙、橡膠
閥桿	不銹鋼、2Cr13、304

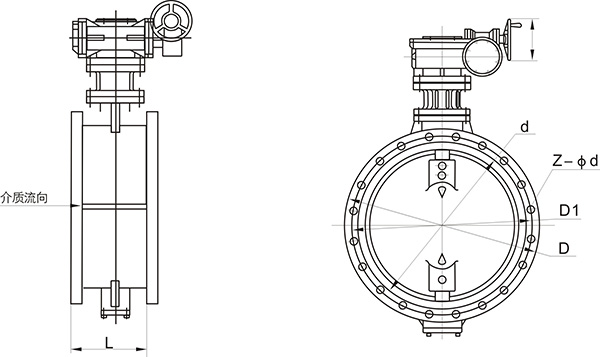

圖紙：





HG/T 20952 PN10 （單位：mm）

DN	L	1.0MPa			1.6MPa			Wt(kg)
		D	D1	Z－φd	D	D1	Z－φd
50	108	165	125	4-18	165	125	4-18	8
65	112	185	145	4-18	185	145	4-18	11.5
80	114	200	160	8-18	200	160	8-18	12.5
100	127	220	180	8-18	220	180	8-18	23
125	140	250	210	8-18	250	210	8-18	41
150	140	285	240	8-22	285	240	8-22	47
200	152	340	295	8-22	340	295	12-22	61
250	165	395	350	12-22	405	355	12-26	74
300	178	445	400	12-22	460	410	12-26	103
350	190	505	460	16-22	520	470	16-26	120
400	216	565	515	16-26	580	525	16-30	217
450	222	615	565	20-26	640	585	20-30	242
500	229	670	620	20-26	710	650	20-33	279
600	267	780	725	20-30	840	770	20-36	396
700	292	895	840	24-30	910	840	24-36	424
800	318	1015	950	24-33	1025	950	24-39	552
